Hệ thống báo trống tầng hầm

Chi tiết

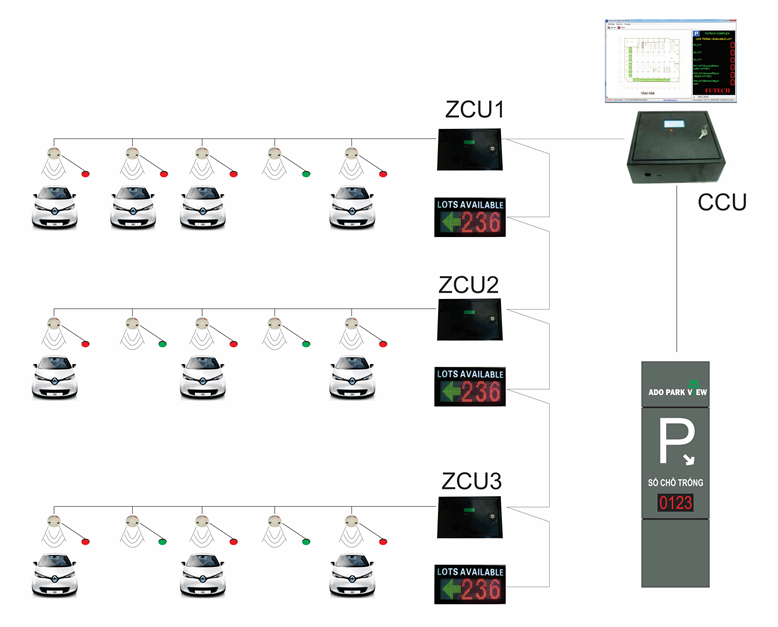

I, Mô hình hệ thống
II, Giới thiệu
Là hệ thống hướng dẫn đỗ xe hoàn toàn tự động cho bãi xe ô tô trong các tòa nhà sử dụng công nghệ siêu âm. Hệ thống báo chỗ trống được của từng toà nhà, từng khu vực, từng tầng hầm, từng lối rẽ còn bao nhiêu chỗ trống và hướng đi.
Giao diện phần mềm được thiết kế đơn giản, dễ sử dụng, cho phép người quản lý quan sát được toàn bộ mô hình của bãi đỗ xe, các vị trí còn trống, giám sát được lượng phương tiện vào ra.
Cho phép thống kê dữ liệu về số lượng xe, vị trí đỗ của các xe theo mốc thời gian hàng ngày, hàng tháng cũng như trong khoảng thời gian ngắn, giúp người quản lý biết được tình trạng sử dụng của bãi đỗ xe.
Ưu điểm:
-  Lái xe dễ dàng tìm kiếm điểm đỗ xe dựa trên bảng LED báo trống kết hợp chỉ hướng và dựa vào màu sắc đèn LED chỉ thị được gắn trên cao phía trước mỗi vị trí đỗ.
- Giảm đáng kể thời gian tìm kiếm điểm đỗ xe.
- Giúp tiết kiệm nhiên liệu.
- Giúp tiết kiệm chi phí vận hành thang máy ở các tòa nhà có nhiều tầng đỗ xe.
- Sử dụng hiệu quả bãi đỗ xe trên từng vị trí đỗ xe.
- Các thiết bị và phần mềm bền, chống được bụi và ẩm.
- Hệ thống phần mềm được thiết kế tiện lợi, dễ vận hành, dễ bảo dưỡng.
- Hệ thống được bảo mật tốt, chống thất thoát dữ liệu.

III, Thiết bị
1. Cảm biến siêu âm
Cảm biến siêu âm KZ-UD.01 được gắn ở từng chỗ đỗ xe giúp phát hiện vị trí đó còn trống hay không. Cảm biến KZ-UD.01 là cảm biến sử dụng sóng siêu âm để phát hiện ôtô có trong khu vực cảm biến hay không bằng đèn LED chỉ thị đồng thời truyền tín hiệu điều khiển về bộ điều khiển khu vực ZCU.
- Thông số:
• Điện áp hoạt động: 24Vdc.
• Dòng điện tối đa: 40mA.
• Khoảng cách phát hiện: 0,5m - 3,5m.
• Kich thước: 10cm x 10cm x 4cm.

2. Bộ điều khiển trung tâm
Bộ điều khiển trung tâm sẽ thu thập dữ liệu từ các cảm biến thông qua các bộ điều khiển khu vực, từ đó điều khiển các bảng LED hiển thị chỗ trống của từng tòa nhà từng khu vực, từng lối rẽ và hướng đi tại các lối rẽ. KZ-CCU.01 là trung tâm điều khiển toàn bộ hệ thống dẫn đường cho ôtô. Bộ điều khiển trung tâm sẽ thu thập dữ liệu của các cảm biến siêu âm thông qua các bộ điều khiển vùng ZCU từ đó đưa ra tín hiệu chỉ dẫn và số chỗ trống còn lại tại các bảng led đặt trong hầm.
- Thông số:
• Điện áp hoạt động: 220V.
• Dòng điện tối đa: 150mA.
• Kích thước: 25 cm x 35 cm x 11cm .
• Chuẩn truyền thông: RS485.
• Tốc độ truyền thông 9600bps.
• Khoảng cách truyền thông tối đa: 1000m.
• Đầu ra HDMI hoặc VGA.

3. Bộ điều khiển khu vực
Bộ điều khiển KZ-ZCU.01 là bộ điều khiển cấp nguồn và quản lý các cảm biến siêu âm, mỗi bộ điều khiển cho phép nối tới tối đa 60 cảm biến. FU-Z01 sẽ thu thập dữ liệu từ các cảm biến siêu âm rồi chuyển tín hiệu truyền thông tới bộ điều khiển trung tâm.
- Thông số:
• Điện áp hoạt động: 24Vdc.
• Dòng điện tối đa: 200 mA.
• Kích thước: 25cm x 35cm x 12cm.

• Cổng truyền thông 1: kết nối tới bộ điều khiển trung tâm và bảng LED
+ Chuẩn truyền thông RS485.
+ Tốc độ truyền thông 9600 bps.
+ Khoảng cách truyền thông tối đa: 1000 m.

• Cổng truyền thông 2: kết nối tới các cảm biến siêu âm
+ Chuẩn truyền thông RS485.
+ Tốc độ truyền thông 9600 bps.
+ Số lượng cảm biến tối đa có thể kết nối: 60 cảm biến.

4. Đèn hiển thị trạng thái chỗ trống
Đèn LED KZ-LI.01 cho phép chuyển đổi màu sắc (xanh hoặc đỏ) báo hiệu trong vị trí đỗ xe có xe hay không. Tín hiệu điều khiển được đưa ra từ cảm biến siêu âm lắp phía trên điểm đỗ xe.  Đèn LED báo hiệu được lắp ở phía trước của điểm đỗ xe.
- Thông số:
• Điện áp hoạt động: 5Vdc.
• Dòng điện tối đa: 30mA.
• Màu sắc: Xanh, đỏ.
• Kích thước: 8cm x 8cm x 3,5cm.

5. Bảng LED ngoài trời
Bảng LED ngoài trời  KZ-LO.02 sẽ hiển thị số chỗ trống của từng khu vực hầm trong tòa nhà. Bảng LED ngoài trời thường được đặt ở trước cổng của tòa nhà.
- Thông số:
• Điện áp hoạt động: 220V.
• Công suất tối đa: 200W.
• Kích thước: Thiết kế theo yêu cầu.
• Khoảng cách truyền thông tối đa: 1000m.
• Chất liệu: Theo yêu cầu (sắt sơn tĩnh điện).

6. Bảng LED trong nhà
Bảng LED trong nhà KZ-LD.01 sẽ hiển thị số chỗ trống và hướng mũi tên chiều đi cho lái xe trong một khu vực của hầm. Bảng LED thường được đặt ở cửa hầm hoặc lối rẽ ngã ba để chỉ hướng đi.
- Thông số:
• Điện áp hoạt động: 220V.
• Dòng điện tối đa: 500mA.
• Kích thước:  31,5cm x 55,5cm x 9,5cm.
• Khoảng cách truyền thông tối đa: 1000m.
• Có 02 loại màu có thể thiết lập trên phần mềm: Xanh, đỏ.
• Vị trí mũi tên và hướng mũi tên được điều khiển trên phần mềm.

7. Cảm biến siêu âm hai trong một KZ-UD.02
Cảm biến KZ-UD.02 là cảm biến sử dụng sóng siêu âm để phát hiện ôtô có trong khu vực cảm biến hay không, từ đó hiển thị ra LED màu xanh hoặc màu đỏ, đồng thời  truyền tín hiệu điều khiển về bộ điều khiển khu vực ZCU. Cảm biến siêu âm được lắp ở phía trên và phía trước của điểm đỗ xe.
- Thông số:
• Điện áp hoạt động: 24Vdc.
• Dòng điện tối đa: 45 mA.
• Khoảng cách phát hiện: 2m - 2,7m.
• Truyền thông: RS485
• Tốc độ baud: 9600
• Màu sắc đèn LED: Xanh, đỏ.
• Kích thước: 14cm x 14cm x 5,5cm.

IV, Phần mềm hỗ trợ
PHẦN MỀM IPARKING - PGS

Là phần mềm giám sát và điều khiển hệ thống hướng dẫn đậu xe. Phần mêm được cài trên bộ điều khiển trung tâm, giúp thu thập dữ liệu của tất cả các cảm biến siêu âm thông qua các bộ điều khiển khu vực KZ-ZCU.01 và  hiển thị bản đồ trên màn hình báo các vị trí còn trống.

Chức năng chính của phần mềm :
- Thu nhập thông tin tín hiệu từ các bộ KZ-ZCU
- Hiển thị thông tin chỗ trống và hướng dẫn lái xe hướng đi .
- Hiển thị bản đồ map cho người quản trị hệ thống .
- Báo cáo quản trị hệ thống .

V, Danh sách khách hàng

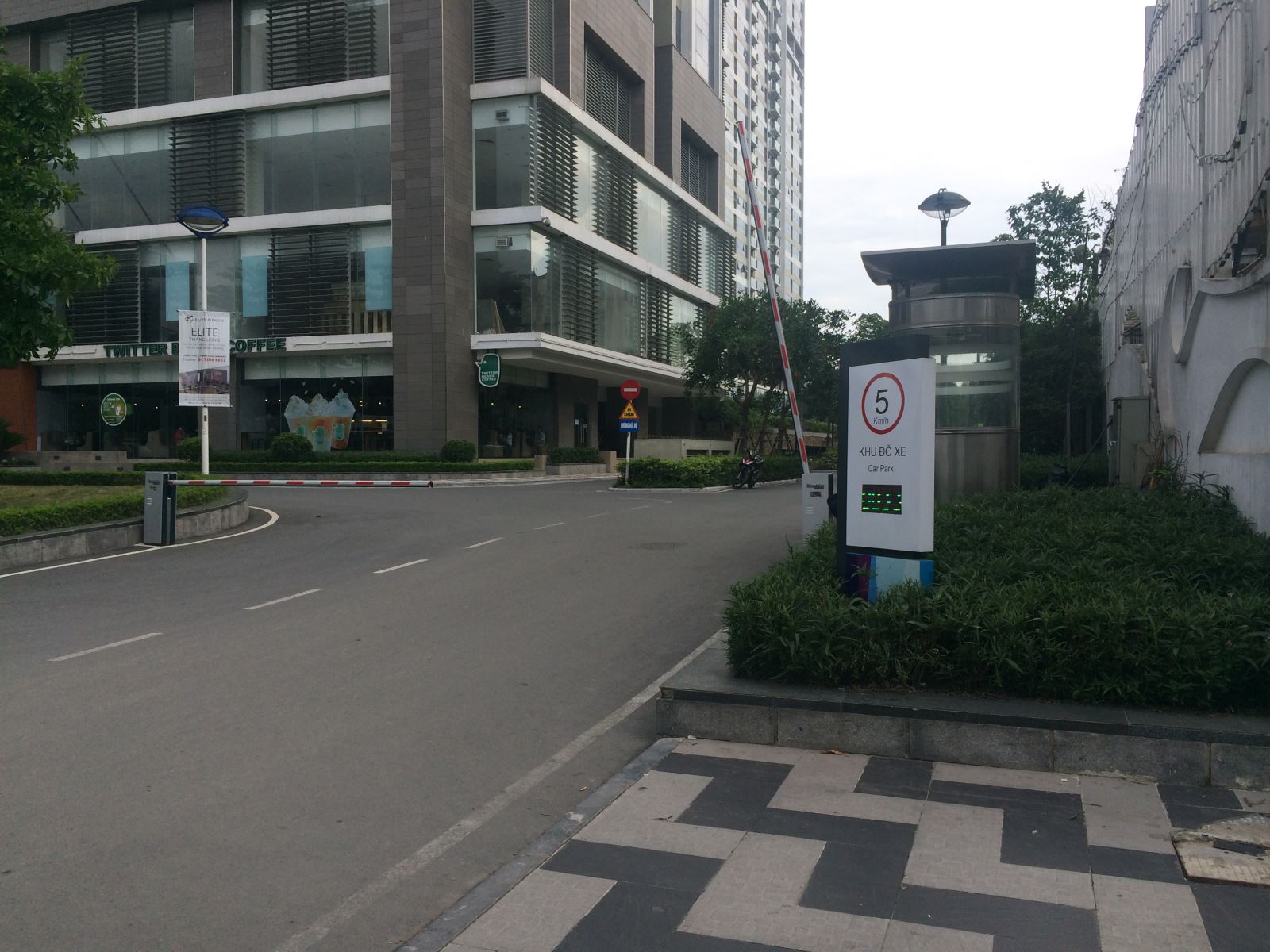

- Trung tâm thương mại Aeon Mall Hải Phòng.


- Toà nhà D2 - Giảng Võ.

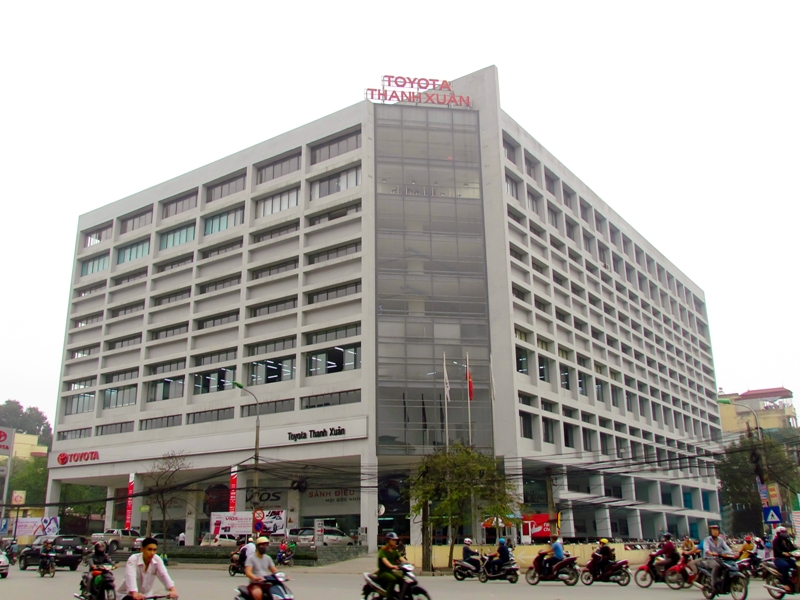

- Toà nhà 315 Trường Chinh.

- Khu đô thị Hapulico – số 1 Nguyễn Huy Tưởng.

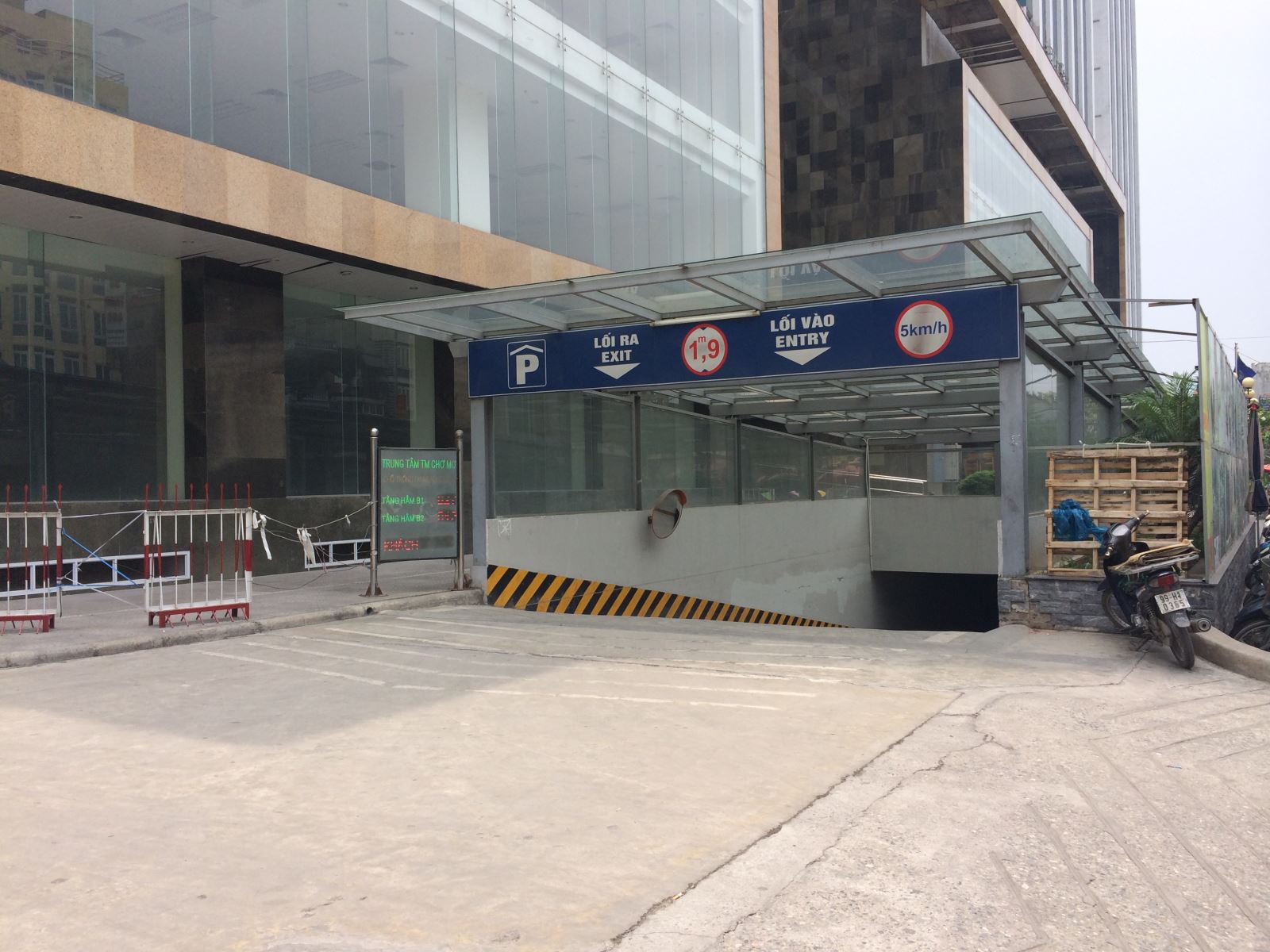

- Tòa nhà Thăng long number 1.

- Trung tâm thương mại Chợ mơ.

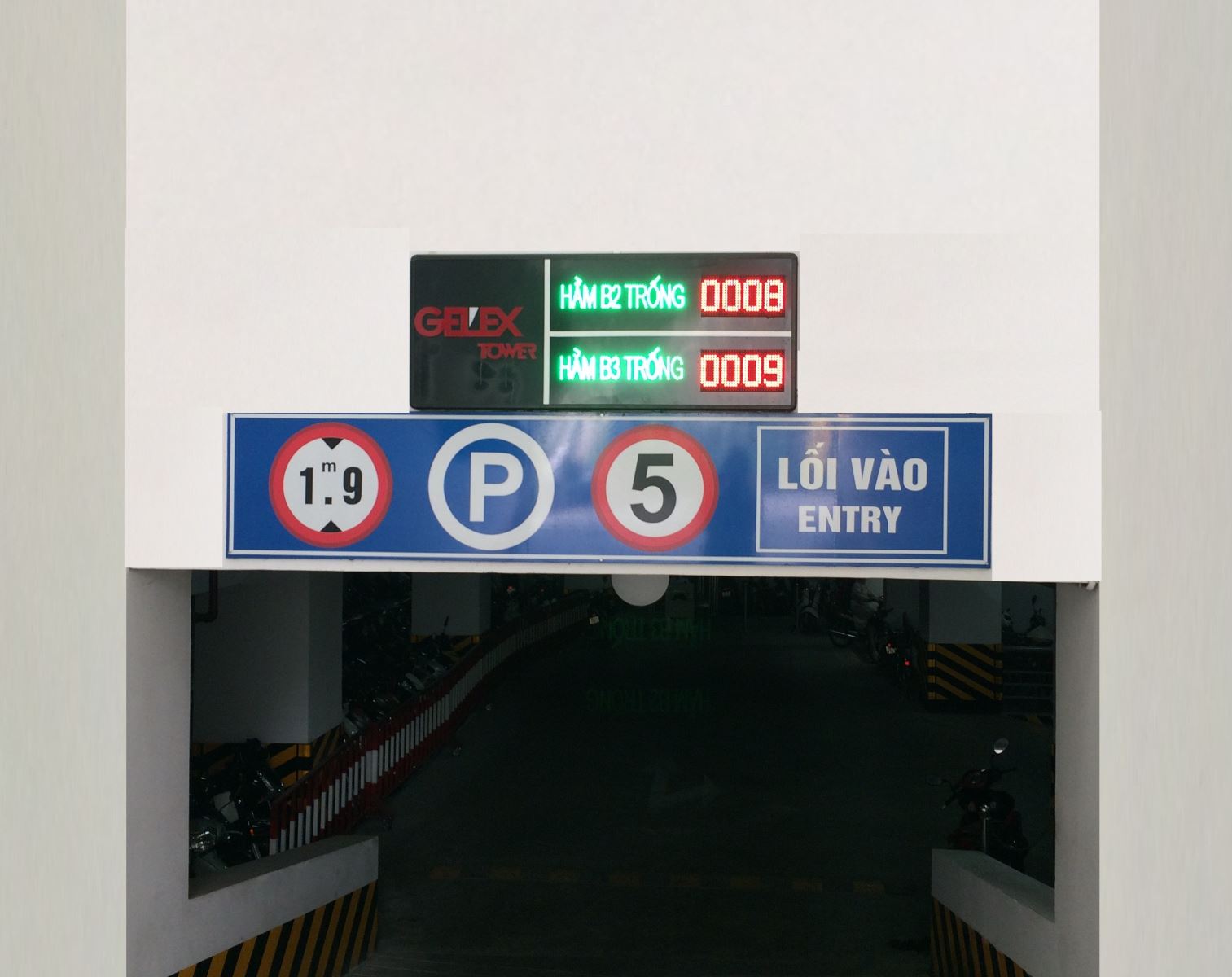

- Tòa nhà Thiết bị điện – Gelex.

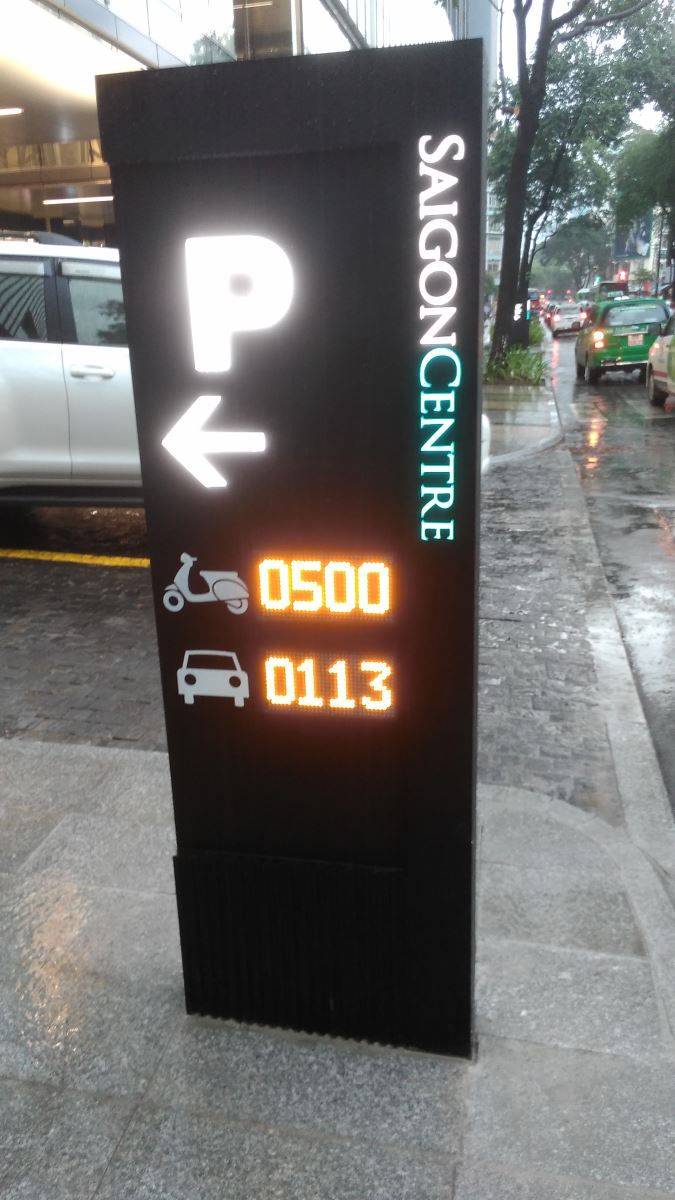

- Sài Gòn Centre Quận 1 - TP.HCM

- Ecogreen Sài Gòn
- Central Park Đồng Nai
- Royal Park Bắc Ninh
